VB系列磁性开关
磁性开关与磁翻板配套使用，广泛用于各种液面（界面）报警或自动控制。
测量原理
磁性开关选用进口优质干簧管，开关触点形式有单刀双掷（SPDT）和单刀单掷（SPST），当磁性浮子经 过磁性开关中点时，磁性开关触点转换到一稳定状态并保持，当磁性浮子反向经过磁性开关中点时，磁性开关 触点又转换到原来的稳定状态并保持。
磁性开关两个稳定状态的转换只受磁性浮子控制，不需要外部提供工作电源。
VH系列磁性开关技术参数
磁性开关形式：干簧管
开关触点状态：双稳态（无源）
开关触点形式：1个SPDT（单刀双掷）或1个SPST（单刀单掷）
大开关电压：230VAC、250VAC（阻性负载）
大开关电源：0.5A、1.0A、2.0A（阻性负载）
大开关功率：20W、60W、200W（阻性负载）
大开关次数：≤1×109次
开关动作误差：≤±8 ±2mm
工作温度：≤80℃;≤150℃;≤350℃

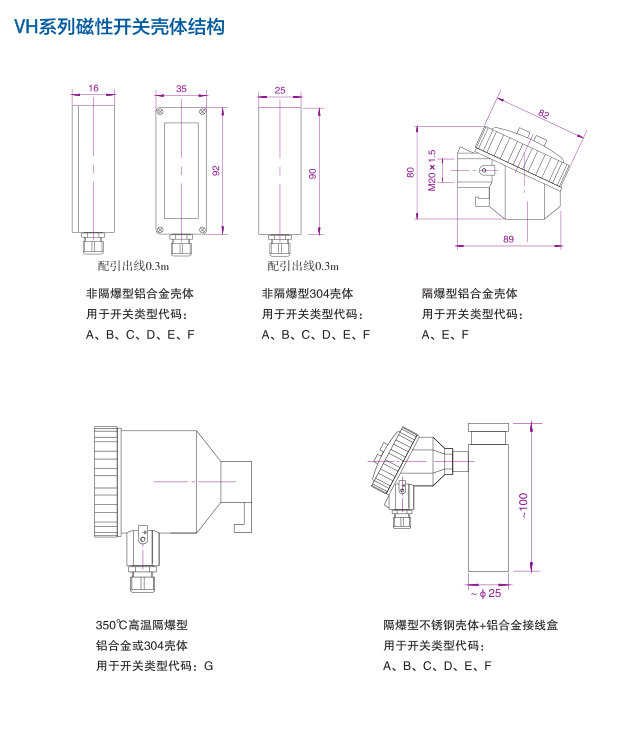

安装方式：导轨或抱箍安装，开关位置滑动可调
电气接口：非隔爆型：配出引线0.3m
隔爆型：M20×1.5内螺纹或1/2"NPT内螺纹
防护等级：IP65
防爆等级：隔爆ExdⅡCT6Gb
HB系列磁性开关状态定义
磁性开关内的开关触点状态有“常开型”、“常闭型”、“转换型”，其定义为
常开型：浮子从正常液位上或下经过开关点时闭合。
常闭型：浮子从正常液位上或下经过开关点时断开。
转换型：浮子从正常液位上或下经过开关点时开关状态转换。
VB系列磁性开关接线图
