1.产品概述
1.1产品适用范围
VFY型液体涡轮流量计(以下简称流量计)是吸取了流量仪表的先进技术，经优化设计而成。该流量计是具有简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计；其广泛应用于测
量封闭管道中与不锈钢304、2Cr13及刚玉AL2O3硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，且工作温度下运动粘度小于5X10-6m2/s的液体，对于运动粘度大于5X10-6m2/s的液体，可对流量计进行实液标定后使用，是石
油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

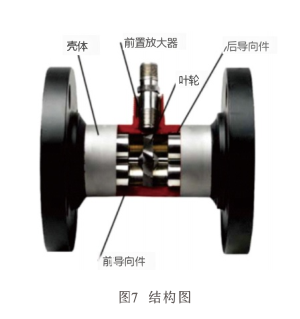

1.2工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定负的连续的矩形冲波，壳远传至显
示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f和流经传感器的流体的瞬时流量Q成正比，流量方程为：式中：f:脉冲频率Hzk:传感器的仪表系数1/m³;若以1/L为单位，
(由校验单给出)。
Q:流体的瞬时流量(工作状态下)m³/h3600:换算系数每台传感器的仪表系数K由制造厂填写在检定证书中，K值设入配套的显示仪表中，便可显示出瞬时流量和累积流量。
1.3仪表特点
3.1高精度，一般可达±1%R、±0.5%R,高精度型可达±0.2%R。
3.2重复性好，短期重复性可达0.05%~0.2%,正式由于良好的重复性，若经常校准或在校准可得到极高的准确度，在贸易结算中也是优先选用的流量计。
3.3输出脉冲频率信号，适于总量计量及计算机连接，无零点漂移。抗干扰能力强。
3.4原始脉冲频率范围(10Hz~1.5KHz),信号能力强。
3.5量程比宽，大量程比可达1:20。
3.6结构紧凑轻巧，安装维护方便，流通能力大。
3.7适用高压测量，传感器表体上不必开孔，易制成高压型仪表。
1.4订货须知
(1)用户订购本产品时根据管道公称通径、
公称压力、流量范围、介质大压力、介质温度范围及环境条件选择合适的规格，当使用在危险场所需要有防爆要求的必须注明防爆具体要求，当需要有通讯要求时，请注明具体的通讯协议。具体需要填写的参数见附表3技术参数联系单。
(2)本流量计前面必须安装过滤器，否则会造成流量计的损坏，建议流量计与过滤器配套订购。
(3)在选型时，若有不明之处，可直接与本公司技术人员联系。
安装要求
1安装位置要求
管道必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致测量误差。
2安装场所及要求
(1)传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。
(2)水平安装传感器要求管道不应有目测可察觉的倾斜(一般在5°以内),垂直安装传感器管无泄漏。
(3)在新铺设管道装传感器的位置先接入一段短管代替传感器，待"扫线"工作完毕，确认管道内清扫干净后，再正式接入传感器。
(4)若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。
(5)传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。
