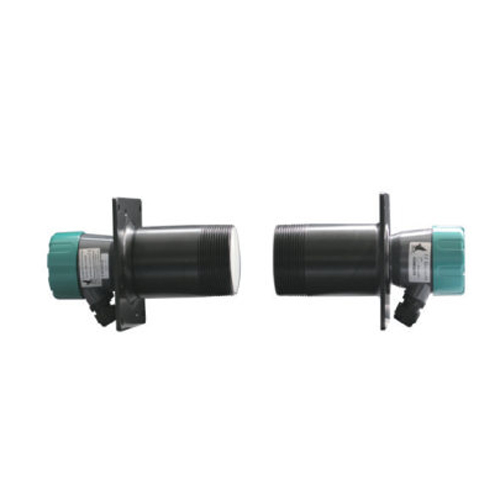

测量原理

GMS微波物位开关由三个电器隔离的单元构成：发射器、接收器与放大器，发射器与接收器成对安装。为获得良好的性能须确保接收器、发射器的安装是牢固且严格正对的。发射器向具有微波侦测能力的接收器发送微波束，每秒200次，当在发射器与接收器之间出现吸收微波的物料时，微波束将不能到达接收器，因而接收器将不能侦测到微波束。

当接收端侦测到微波束状态改变时将会触发继电器动作。从侦测到微波状态改变到继电器动作的延迟时间可由两个电位器设置，一个用于设置得到信号后触发继电器的延迟时间，

另一个用于设置丢失信号后触发继电器的延迟时间。从信号状态改变开始到已设置的延迟时间结束，继电器才会动作。在延时时段内微波状态的任何改变都会使延时重新开始。

接收器的灵敏度由一个电位器调节，可使不同的物料反射率与吸收率得到补偿。因此，我们可调节至即使只侦测到部分微波束，也可触发继电器动作。系统有两个电位器用于灵敏度的调节，分别用于粗调与细调。当侦测到信号丢失时，继电器状态可被设置为得电或失电，此工作模式可由接收器的二值开关设置。

放大器设置了三个LED指示灯，分别用于指示供电电源、有效信号、继电器得电。而发射器上仅有一个指示灯，用于指示供电电源。

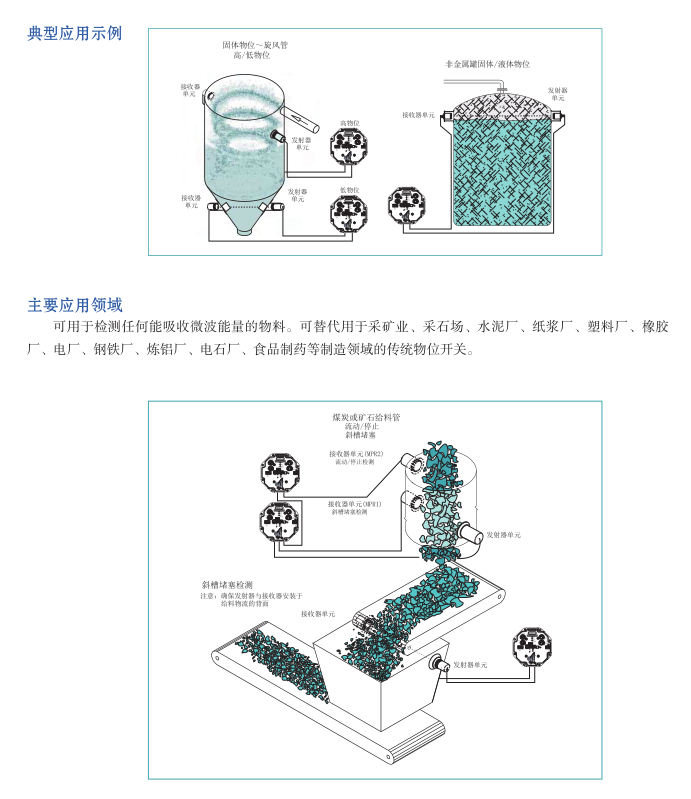

功 能 可用于固体、液体物料的有料和无料检测，在非金属罐中使用可替代放射性原理的物位计，有利于环境和操作人员的安全，该仪表不在OSHA或FCC安装条例管制之列，使用时无需任何安全告示。

技术特性

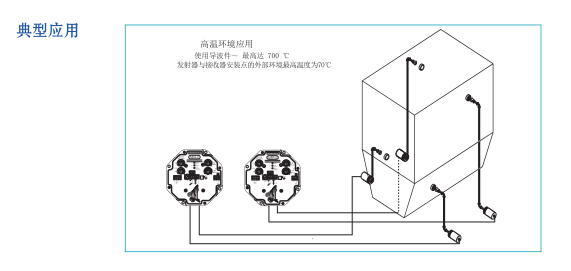

材质温度 使用导波件可超过700℃

供电电源 220VAC标准输入：200～270VAC可用，50～60Hz

24VDC标准输入：18～36VDC,纹波电压100mVp-p

功率<5VA

微波能量密度 约为20μW/cm2

系统符合FCC Rules Part 15规范，使用时无需任何安全告示

微波信号 频率：10.525GHz

平均能量密度：20μW/cm2,线性极化发射角约为30度

调整

测试按钮——瞬态按钮

粗调与精调电位器各一个用于设定系统灵敏度，继电器动作的延迟时

间可由两个独立的电位器在100ms到30s之间进行调整

环境温度 -30℃至+65℃(20°F至+150°F)

注意：对于更高温度的环境，必需使用附件进行分体式安装，

导波组件同样可以使用

继电器触电输出 SPDT-5A@250VAC

可选项：固态继电器1A@250VAC/VDC

防护等级 IP67

安装

使用范围

1、3”NPT外螺纹或带4个6mm(0.25英寸)盲螺纹孔的法兰

a、3”螺纹焊件用于标准的整体安装

b、法兰用于在有强烈振动的环境中

2、4”PTFE(Teflon)螺纹焊件和UHMW窗口

3、陶瓷窗口组件

4、耐火砖窗口组件

20cm～100m

线缆进孔 2个M20x1.5(电缆直径09～13mm)

产品外壳

故障保护模式

产品重量

NEM 4X.IP67 /IP66 SAALISTED

符合二级Divl, Group E,F”&G(DIP-Dust Ignition Prool)分类

开关状态选择——有物料或无物料

高物位故障保护模式：当有物料时继电器线圈得电

低物位故障保护模式：当无物料时继电器线圈得电

4.5Kg

产品特性 ·大测量范围：100m

·安装位置的选取无需特殊许可

·发射器与接收器之间无线缆连接

·低成本的安装与连接

·灵活的供电：220VAC、24VDC

·较好的参数稳定性与性能重复性
