VEA系列 超声波物位计
测量原理声波探头向被测目标发射大功率的声波脉冲，声波在媒介传输过程中遇见障碍物(或是明显的分界面时),部分能量将被反射回去，通过探头识别反射回来的信号，经电子单元进行信号处理，从而实现探头表面到物料界面的···
联系我们
热线电话 4006188112
产品详情
测量原理
声波探头向被测目标发射大功率的声波脉冲，声波在媒介传输过程中遇见障碍物(或是明显的分界面时),部分能量将被反射回去，通过探头识别反射回来的信号，经电子单元进行信号处理，从而实现探头表面到物料界面的空间距离测量。仪表内部可通过“工作模式一物位模式”获得物料高度。
产品特点
坚固、稳定的传感器可适用于恶劣工业场合
·内置温度传感器，实时自动温度补偿
·二三四线制输出，并可带继电器及NPN输出
·HART、GPRS、RS485等多种通信方式可选
·一体式和分体式可选
应用行业
政：敞开式管道、泵站、水塔、堤坝等
电力：锅炉灰粉仓、原煤仓、除尘灰、石灰仓等
化工：原油，轻油，化学原料等
食品：酒厂、粮仓、食品材料罐等
技术特性
供电电源 12～28VDC
18～32VDC
3.7VDC
220VAC
内置干电池供电
太阳能电池供电
功耗
<1.5W
量程 1～40m
频率
20kHz～2000kHz
精度
±0.5?S
<0.5m
盲区
显示
OLED
安全认证
SIL2
工作温度
-40℃～110℃
模拟输出
4～20mA
1～5V
1～10V
开关输出 继电器
NPN
通信方式
HART
RS485
GPRS
GPS
NB
LORA
安装指南

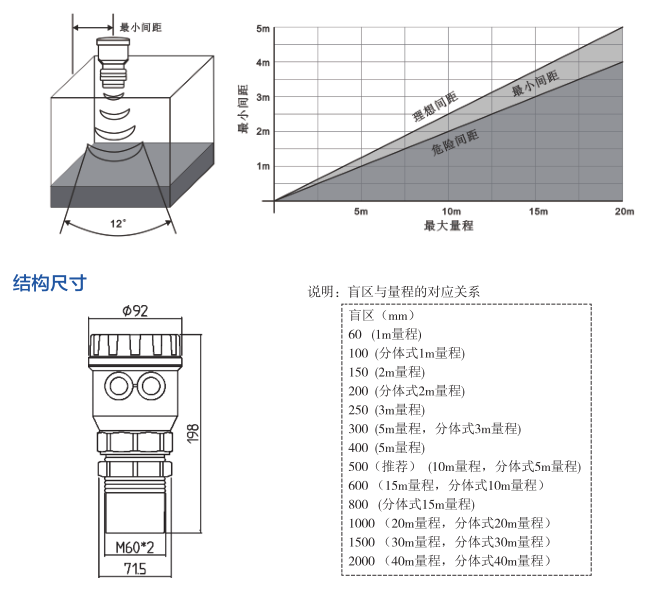

探头的底部应突出过程接口的底部；圆锥形以及球形罐顶部安装时，应安装在罐壁距容器壁中心进料口1/3处；远离进料口，探头的安装位置应选择在探头的发射面和被测介质间没有障碍物存在的位置；探头的安装应使声波通道与容器壁保持在下图所示的“理想间距”内。如果安装距离小于理想间距，则应将探头安装在“小间距”区域之内。如果安装距离在“小间距”线的下方，变送器将有可能不能正确地测量物位。
