工作原理

VEC系列磁翻板液位计采用连通器原理，通过气相和液相链接法兰与容器相连接。根据浮力和磁耦合  原理，测量筒（即连通器） 内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色磁翻板 翻转。当液面上升时，磁性浮子驱动翻柱旋转180°, 显示红色或绿色； 当液面下降时，磁性浮子驱动翻 柱反向旋转180°, 显示白色。红色带（或绿色带） 的高度就是被测液面的高度，实现了测量和显示被测 液（界）面位置的目的。

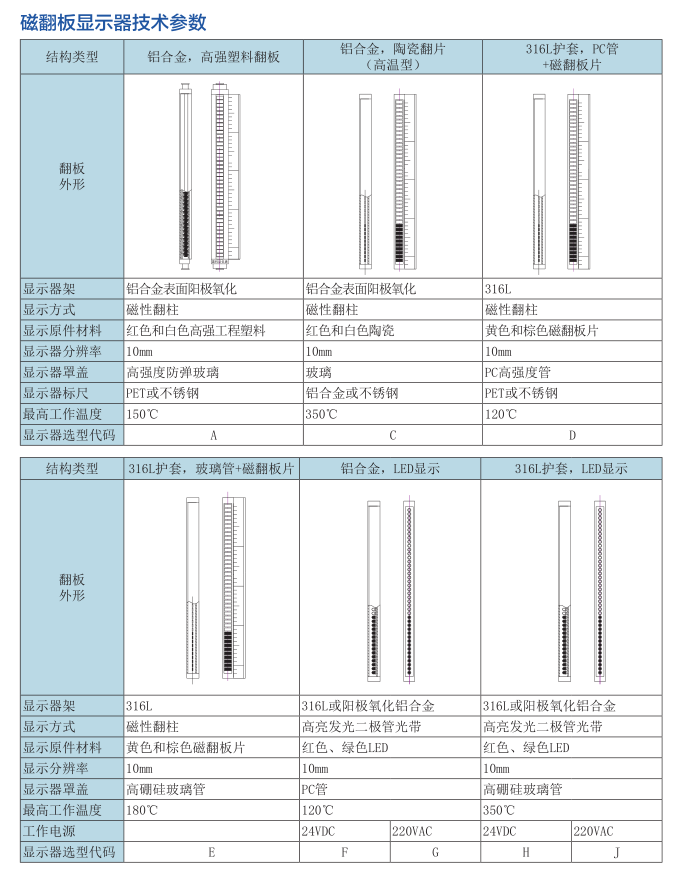

每个磁翻板为双色轴向对称结构，两个磁翻板间的间距为10mm，分别以白色和红色（绿色） 来指示气相 部分和液相部分，红色（或绿色）与白色交接处就是液相和气相的分界处。该液位计既能测量液面，也能测量 两种不同密度介质的界面。

产品标准：HG/T 2742-1995、GB/T25153、25477-2010。

法兰执行标准：HG/T20592~20615-2009（订货未注明时）

产品应用范围

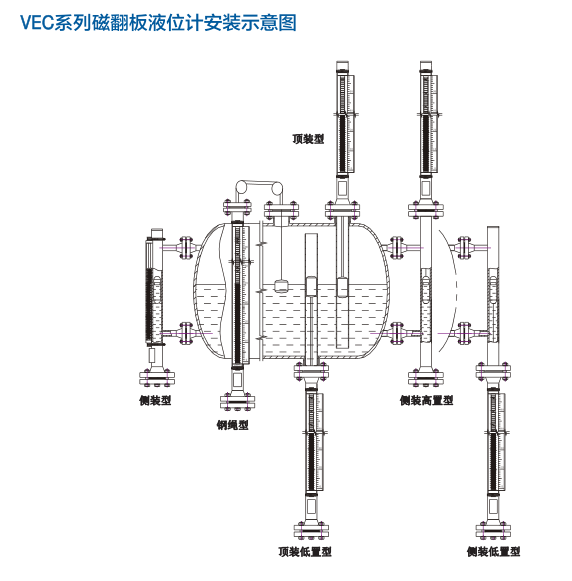

VEC系列磁翻板液位各类计能广泛用于石油、化工、油田、医药、食品、酒业等行业中贮液罐、贮液  氨槽、贮液池、反应罐、发酵罐、液氨贮氨分离器、锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝 结器、蒸发器及其他压力容器与304、321、316L、304+PTFE、PVC、PP等材质相容的介质液面、两种不同介 质界面测量与显示。有多种安装形式供选择，以适应不同场合、环境要求。

MB系列磁翻板液位计能可靠的用于高温、低温、高压、强腐蚀、剧毒、危险环境的液位检测。

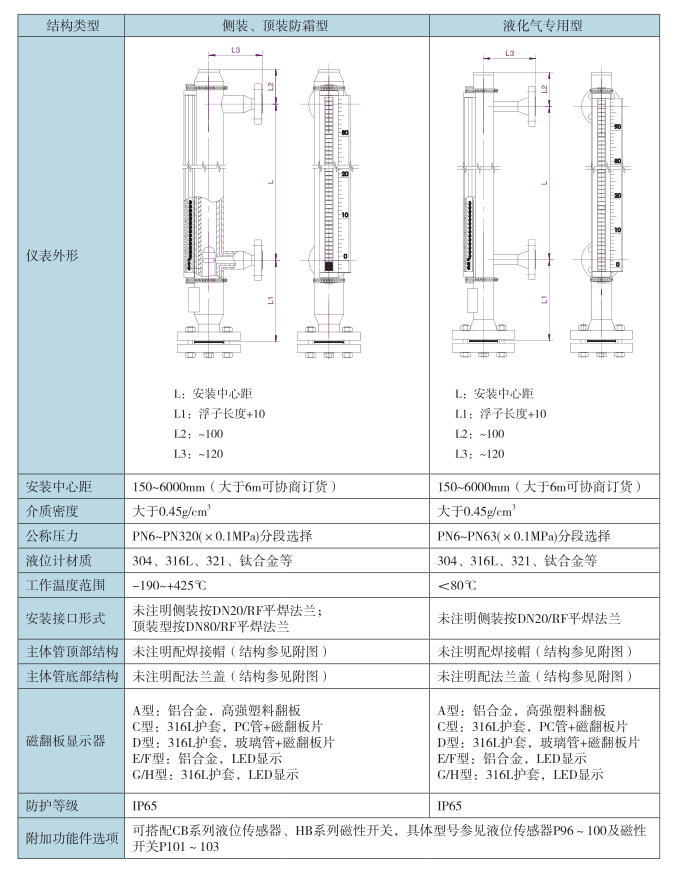

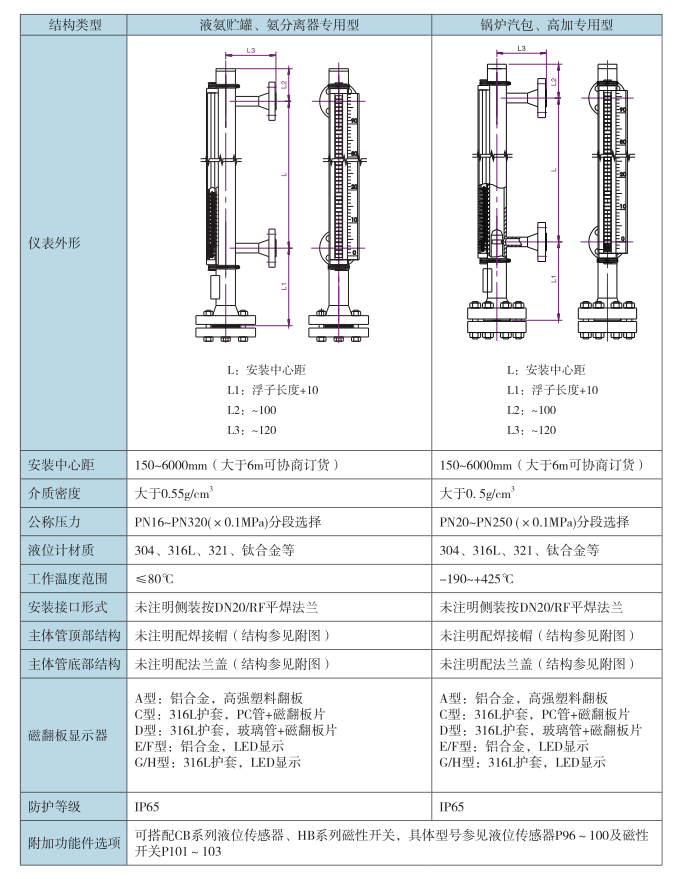

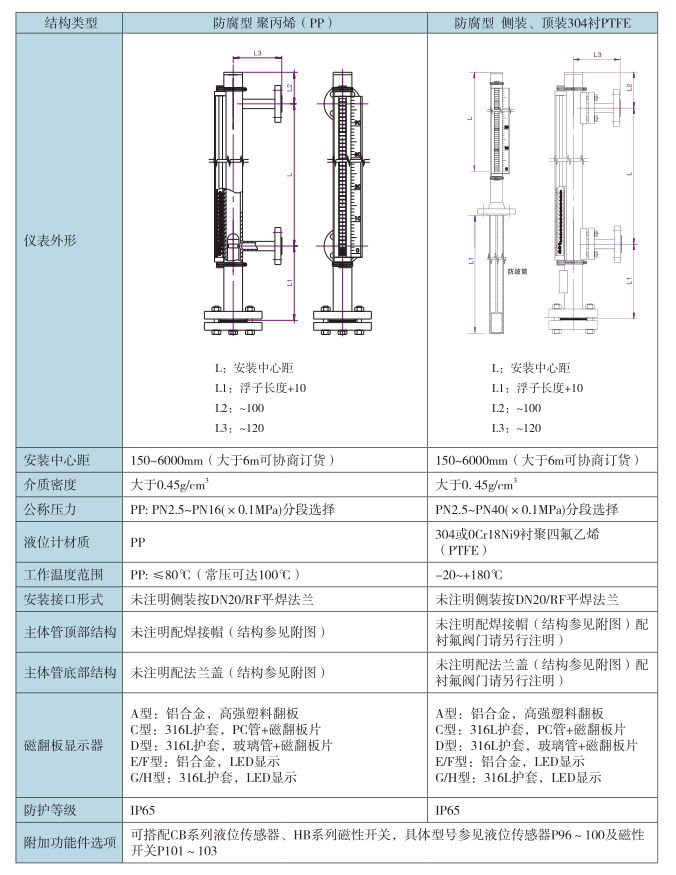

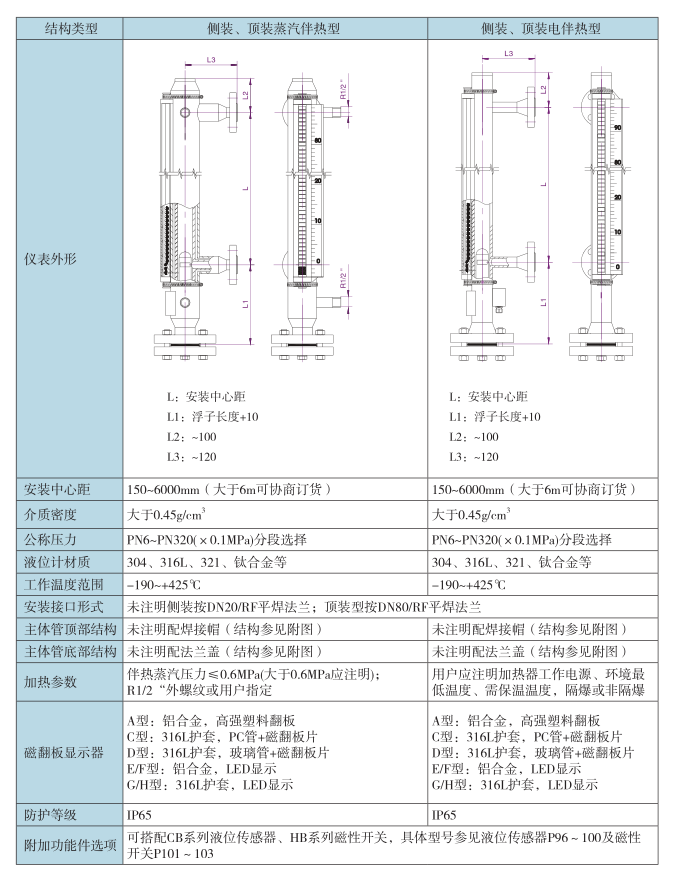

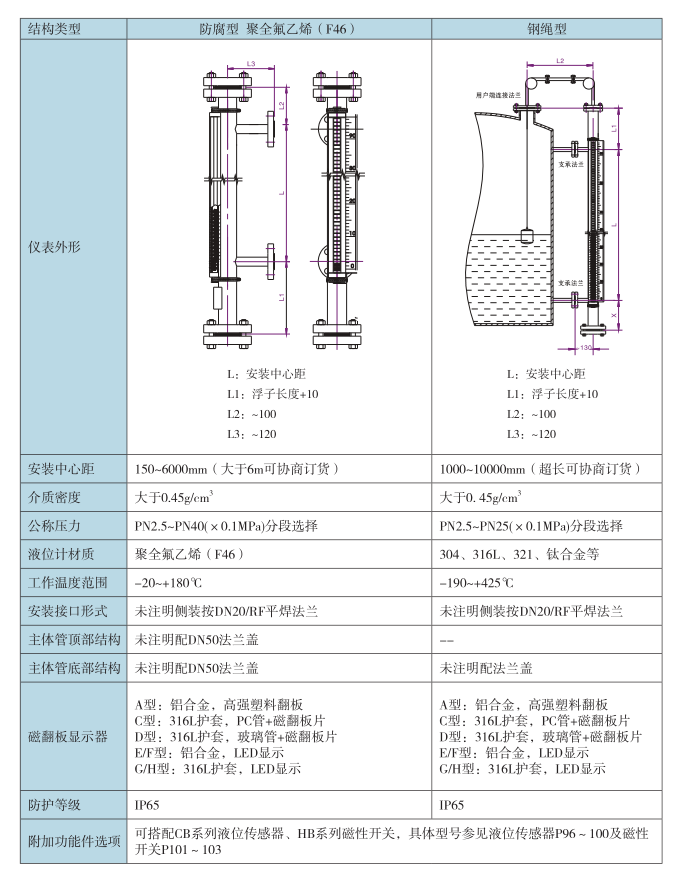

产品特点

VEC系列磁翻柱液位计的零部件材料采用304、321、316L、1Cr18Ni9Ti、00Cr17Ni14Mo2、0Cr18Ni9、304  或0Cr18Ni9衬PTFE（聚四氟乙烯），PVC、PP等材料及进口优质电子元件，产品可靠性高、稳定性好、持久 耐用、抗腐蚀性强。其特点十分显著：

■ 结构简单、 坚固可靠、 持久耐用、几乎无维护工作量，能长期在户外安装使用；

■ 被测介质与液位计显示部分、液位传感器、磁性开关是完全隔离的；

■ 工作压力范围宽，耐压从真空到42MPa；

■ 工作温度范围宽，适用于从-190～+425℃;

■ 不受被测介质物理和化学状态的影响。如：介质的导电率、介电常数、泡沫、压力、温度、蒸发、沸腾、气泡等影响。广泛用于各种强弱腐蚀、易燃易爆、毒性、强放射性、搅动的、污浊的液面和界面测量；

■ 可选配单刀单掷（SPST）、单刀双掷（SPDT）型无源双稳态磁性开关，实现高低液面、界面控制或报 警。磁性开关数量不受限制

■ 可选配干簧管液位传感器或电容式二线制液位传感器、磁致伸缩液位变送器，输出4~20m ADC（或带 HART协议）信号，实现远距离集中测量与控制

■ 二线制液位传感器可带LED数码显示,便于夜间观测

产品附加功能说明

为了满足不同场合、环境和功能的需要，VE系列磁翻板液位计可附加以下选项：

★ 可选择单刀单掷(SPST)、单刀双掷（SPDT）无源双稳态磁性开关，实现高低液面、界面控制或报警，磁 性开关数量不受限制。

★ 可选配二线制磁性液位传感器，输出4~20mADC信号，实现远程测量与控制

★ 可选配二线制磁致伸缩或电容式液位传感器，输出4~20mADC，实现高精度、连续测量与控制

★ 输出4~20mADC可带HART协议
