测量原理

VEQ系列磁性浮球液位计由干簧管、精密电阻和放大变换电路组成。当磁性浮子的磁力线作用到液位传感器某一位置时，该位置内的干簧管闭合，磁性浮子跟随液面（界面）高低变化，经放大变换电路将液面（界 面）高低的变化转换成线性的4~20mADC信号输出，实现对液面（界面）位置信号的检测与传送。

VEQ系列磁性浮球液位计选用了进口优质的传感器元件和信号转换件，具有优良的长期稳定性和可靠性。

应用行业

VEQ系列磁性浮球液位计广泛用于石油、化工、医药、食品等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、强弱酸碱溶液等高低容器内对介质进行液面、或两种不同密度介质的界面测量、传 输与显示。

产品特点

■ 结构简单、稳定可靠、重复性好；

■ 不受被测介质物理和化学状态的影响。如：导电率、介电常数、泡沫、压力、温度、蒸发、气泡等影 响；

■ 选用不同材料、能用于各种强弱、易燃易爆、毒性、放射性、污浊的介质环境；

■ 液面测量或两种不同密度介质的界面测量；

■ 防爆结构设计，适合爆炸性环境使用；

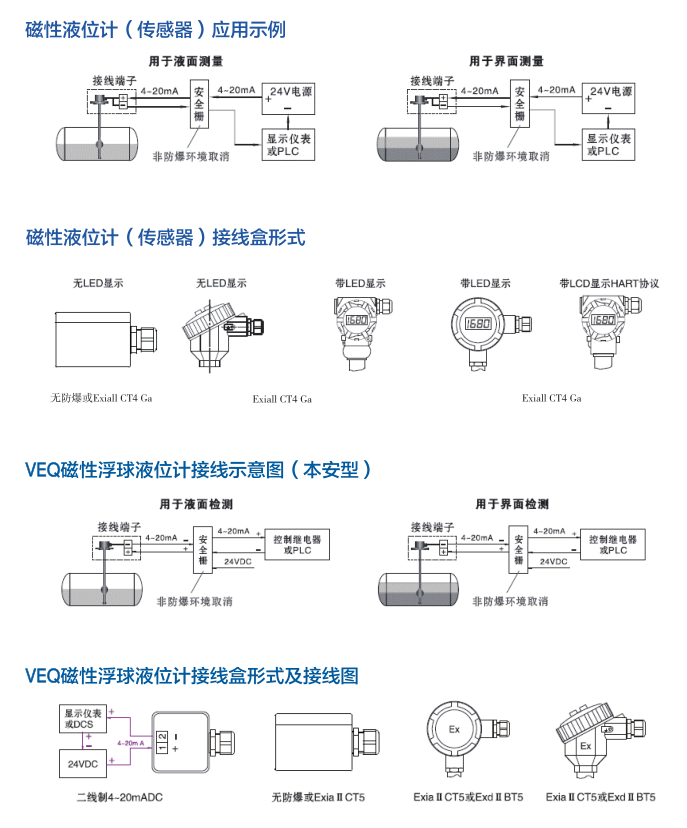

■ 二线制4~20mA电流输出，可带0.56"LED数码显示，便于夜间远距离观察。

技术特性

测量范围：200~6000mm（大于6m特殊订货）

分 辨 率：10mm（常用）、5mm、20mm

输出信号：4~20mADC （二线制）

线性电阻，200Ω/m（1/2"、3/8"螺纹安装方式）

负载电阻：500Ω（24VDC供电且无数字显示表头时）

传送距离：＞1000m

工作温度：≤80℃;≤120℃;≤150℃

工作电源：16~30VDC

介质密度：≥0.5g/cm3 （＜0.5g/cm3可特殊订货）

公称压力：PN2.5~PN160（kgf/cm2 ）（特殊可达PN320 kgf/cm2 ）

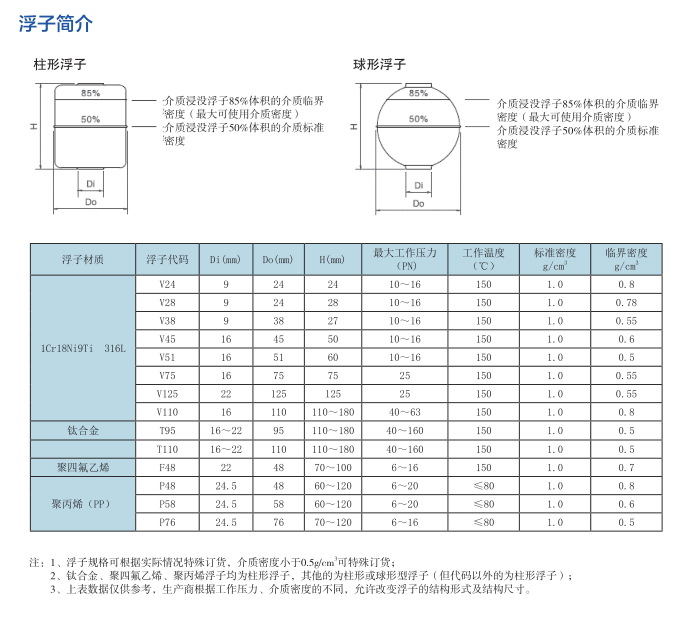

浮子直径：φ45~φ120（由压力、密度确定）

安装法兰：DN50~DN150(HG/T 20592-2009)

电器接口：M20×1.5内螺纹或1/2"NPT内螺纹

安装不垂直度：≤±25°

防护等级：IP65

防爆等级：本安Exia ⅡCT6Ga、隔爆ExdⅡCT6Gb
