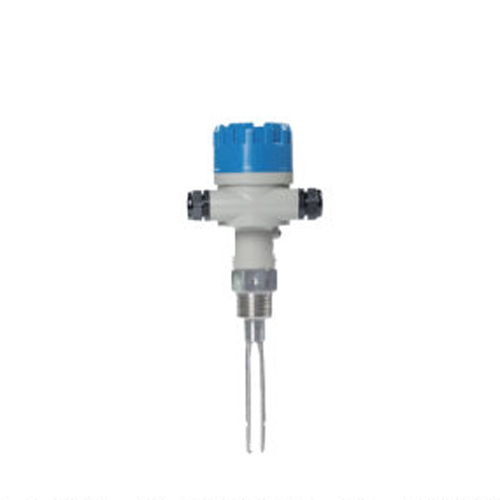

VOS系列音叉物位开关-VEOGAE

适应性强：被测物料不同介电常数、密度对测量均不产生影响，结垢、搅动、湍流、气泡、振动、高温、高压等恶劣环境对检测也无影响；免维护：由于音叉物位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运便不需要维护；不需调校：由于音叉物位开关的检测不受被测介质的电参数及密度的影响，所以无论测量何种介质都不需现场调校。

应用行业

音叉开关通常配合物位计一起使用，共同用于物位控制。

主要针对密度范围较宽的粉料、小颗粒料的检测，如除尘器的进出气管的堵管检测，除尘器集灰斗料位测量，塑料、橡胶粉末、面粉、各种粮食作物、食品、化工产品的限位测量。针对各种性状的液体，如浆状、粘稠状、易起泡沫、腐蚀性介质的限位检测。

技术特性

工作电压 18～36VDC(输出纹波小于100mVp-p)

90～260VAC50/60Hz

功耗

<0.8W@24VDC

<5VA@240VAC

DPDT双刀双掷继电器输出

8mA/16mA两线制输出

液体短叉1200Hz

液体长叉380Hz

固体音叉130Hz

振棒350Hzz

输出

振动频率

继电器触点容量

5A/250VAC

报警延时

0～20s可调

液体短叉：500g/]

灵敏度

液体长叉：50g/1

固体音叉：10g/1

振棒：200g/

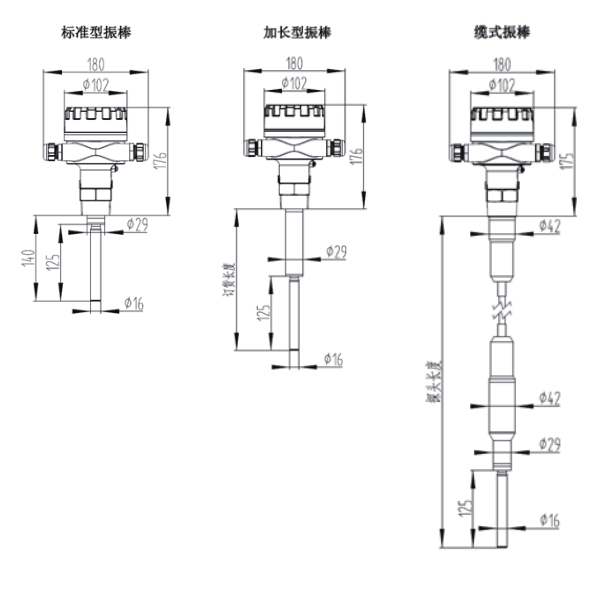

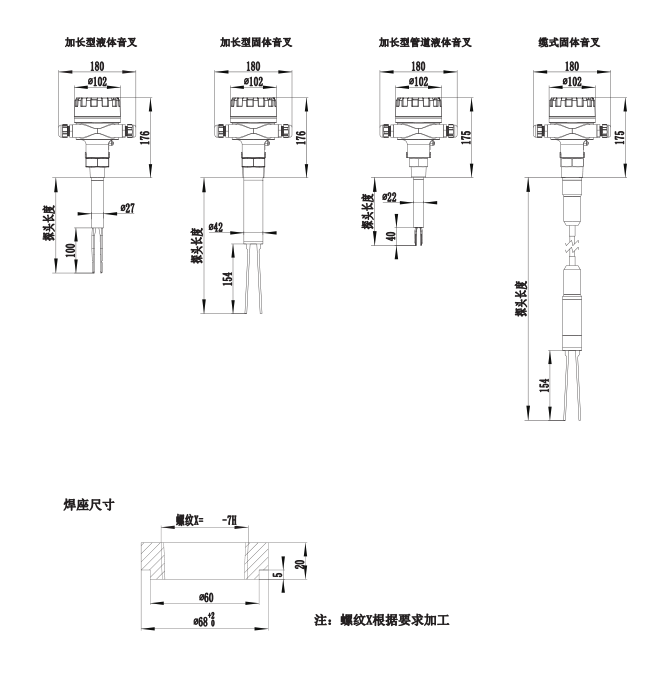

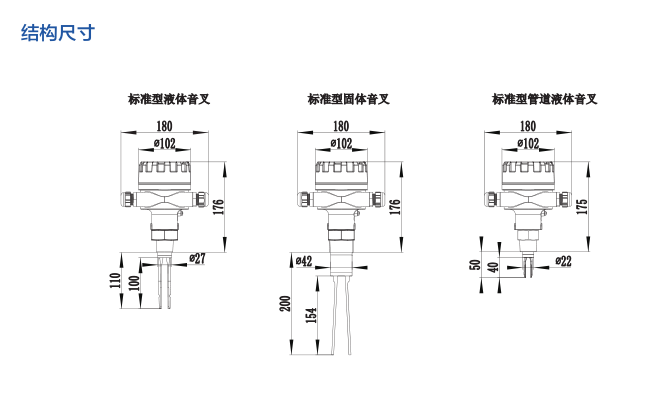

安装指南

安装位置选择

仪表可安装在顶部、侧面及底部

如下图所示：

“①”为高温探头，适用于过程温度在-40～250℃的场合。高温探头安装时，确保周围空气流通，使仪表高温延长部分散热良好；

“②”探头属于错误安装，过于接近容器壁及顶端，探头与容器壁之间容易堆积物料造成仪表无法正常测量；

“③”探头属于错误安装，叉体未伸出短管外，容易与短管壁或罐壁接触，且物料易堆积在叉体间，造成仪表无法正确测量。

安装注意事项

—进料干扰：

安装探头时应远离进料口，尽量减小物料冲击力的影响，避免因物料流动造成误动作。

—容器壁干扰：

安装探头时应远离容器壁，以防止叉体伸入容器后与容器壁接触，避免随着使用时间的增加，叉体与容器壁间产生物料堆积。

—短管安装：

确保叉体进入后不接触安装短管（如右图）。

—顶部安装：

顶部安装时，确保叉体与容器壁之间有充足的距离，避免物料随时间而堆积；

用缆式探头时，确保叉体与容器壁之间有足够的距离，避免物料随时间而堆积。

—侧面安装：

水平向下倾斜30～45度安装。安装保护板，保证探头不受物料滑落的冲击力影响。

—底部安装：

不建议采用底部安装。只有当物料不出现堆积时，才可使用底部安装。
