测量原理

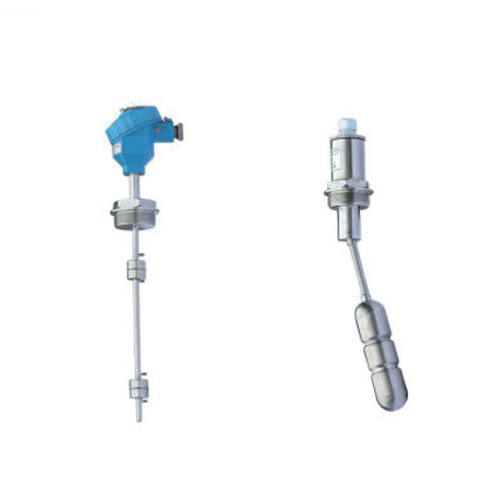

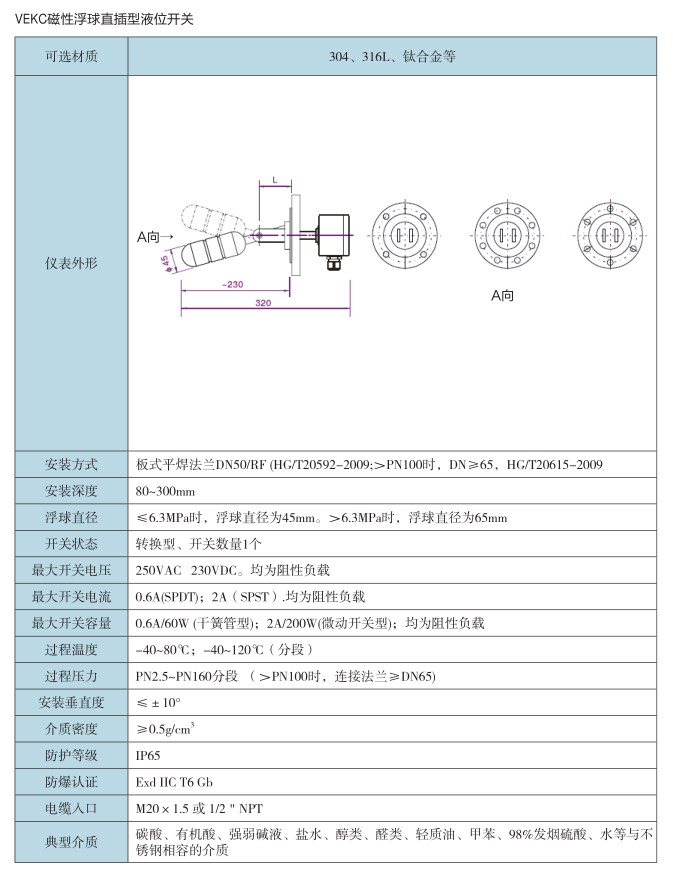

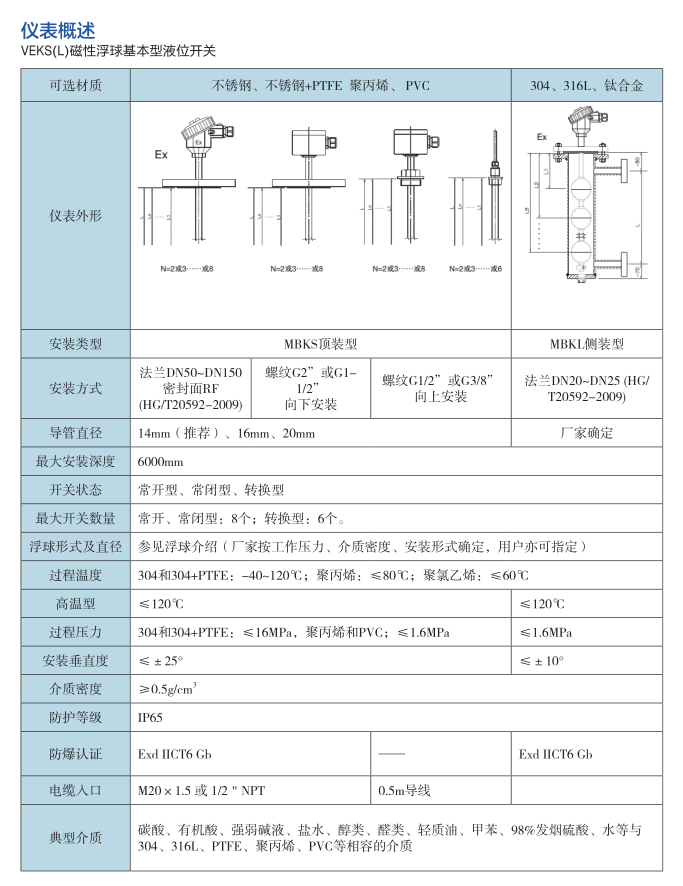

VEK系列磁性浮球、浮筒液位开关由干簧管和磁性浮子组成。它是基于浮力原理，利用带有磁性组件的浮球随液位升降来驱动测量筒内各相应位置的干簧管闭合或断开，从而实现对液位高低位置状态的检测和控制。 该系列主要分为：MBKS顶装基本型、MBKL侧装基本型、MBKT浮筒型、MBKC直插型磁性浮球液位控制开关 四大类。
VEK系列磁性浮球、浮筒液位开关多可配置8个开关进行8点检测。磁性浮球液位开关工作时与被测介质 无直接接触，触点无机械磨损，并且不需要外部电源就能工作。
产品特点
■ 不需要外部电源，输出触点为无源；
■ 使用寿命长，运行平稳可靠、安装简单、几乎无需维护；
■ 不受被测介质物理和化学状态的影响。如：导电率、介电常数、泡沫、压力、温度、蒸发、气泡等影响；
■ 选用相应的材料可应用于各种≥0.5g/cm3的恶劣介质环境；
■ 可进行两种不同密度介质的界面测量；
■ 防爆结构设计，适合爆炸性环境使用；
■ 可提供特殊应用设计。
■ 同一台VEKG型控制器可用于液位上限位式控制也可用于液位下限位式控制。
技术特性
VEK系列 磁性浮球基本型、浮筒型、直插型液位开关
触点类型：AO—常开型（250VAC 0.5A 20W 阻性）
AC—常闭型（250VAC 0.5A 20W 阻性）
BO—常开型（250VAC 2.0A 200W 阻性）
BC—常闭型（250VAC 2.0A 200W 阻性）
C—转换型（250VAC 1.0A 60W 阻性）
注：上述电压、电流、功率参数均为大值。开关电压、开关电流不应超过开关功率对它们的限制
大开关次数：≤1×109次
开关工作误差：≤±10mm

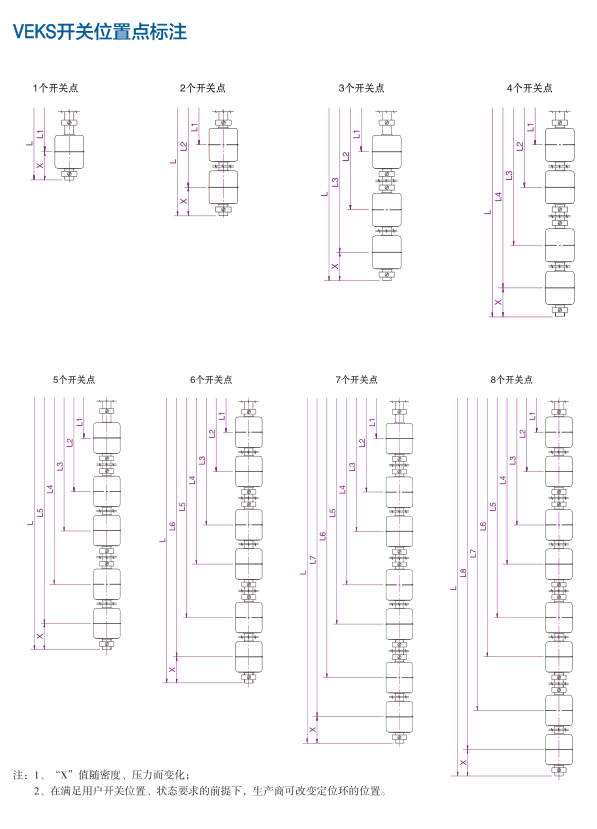

开关间小距离：50mm
传送距离：＞2000m
工作电源：不需要外部电源
工作温度：≤80℃;≤120℃;≤150℃
介质密度：≥0.5g/cm3
公称压力：PN2.5～PN160（kgf/cm2 ）（特殊可达PN320 kgf/cm2 ） 浮子直径：φ28~φ120（由压力、密度确定）

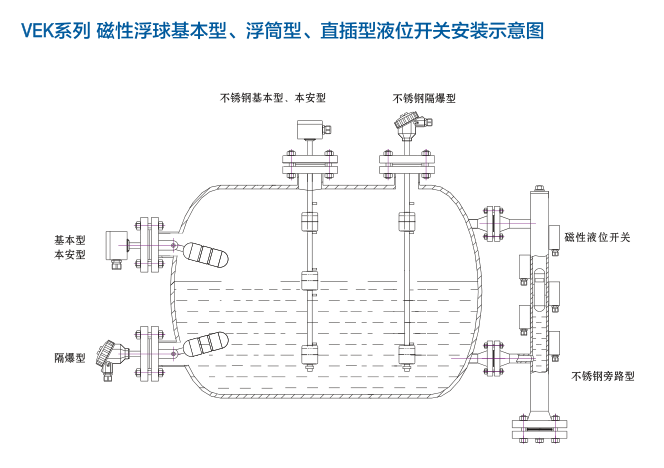

安装方式：法兰：DN32～DN150（HG/T 20592-2009）
1-1/2" 、2"螺纹（向下安装型）
3/8"螺纹（向上安装型）
1/2"螺纹（向上安装型）

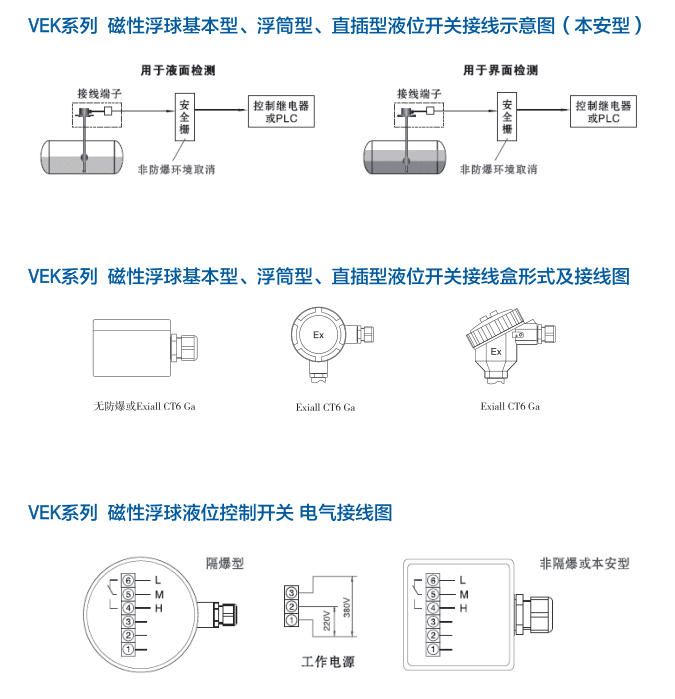

电器接口：M20×1.5内螺纹或1/2"NPT内螺纹
安装不垂直度：≤±25°
防护等级：IP65
防爆等级：本安Exia ⅡCT6Ga、隔爆ExdⅡCT6Gb
VEK系列 磁性浮球液位控制开关技术特性
大插入深度：L=6m（大于6m可特殊订货）
大控制范围：L-120mm（与压力、密度有关）
小控制范围：50mm（小于50mm特殊订货）
介质密度：≥0.5g/cm3
公称压力：PN2.5~PN160（kgf/cm2 ）（特殊可达PN320 kgf/cm2 ）
工作温度： -40～+80℃; -40～+120℃; -40～+150℃分档；250℃特殊订货 浮子直径：φ45~φ120（由压力、密度确定）
安装方式：法兰：DN50～DN150（HG/T 20592-2009）
G2"螺纹
其它可特殊订货
接点大开关次数：≤1×105次
控制误差：±10mm
输出接点大开关电压：≤250VAC （阻性负载）
输出接点大开关电流：5A （阻性负载）
工作电源：220VAC/380VAC
电器接口：M20×1.5内螺纹或1/2"NPT内螺纹
安装不垂直度：≤±25°
防护等级：IP65
防爆等级：隔爆ExdⅡCT6Gb
