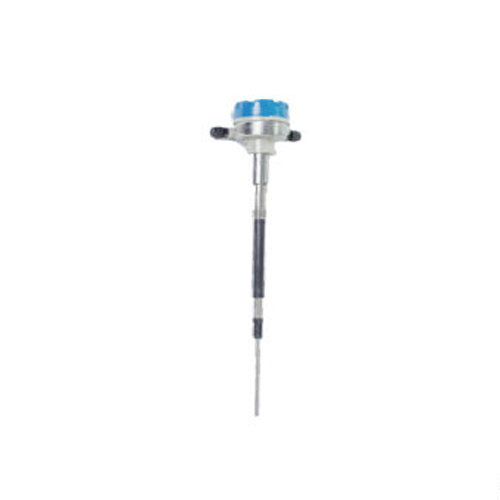

测量原理

频导纳物位开关由测量极、屏蔽极和接地极(安装螺纹部分)构成，当测量极被物料覆盖时导标准法兰纳值变大，输出开关信号或报警电流信号。屏蔽极配对法兰短管位于测量极和接地极之间，其信号波形与测量极完屏蔽极 全相同，二者完全隔离，当探头前端发生物料黏附探头长度时，可以抑制测量极与接地极产生的导纳变化，仅人9om测量极感应测量极与罐壁之间的导纳变化，可消除物料黏附产生的错误信号。

产品特点

·通用性强：可测量液位及料位，广泛应用于飞灰、颗粒、粉料、液体，粘稠、导电、不导电的物料；可满足于不同温度、压力、介质的测量，并可用于有腐蚀和冲击的恶劣场所；

·防挂料：独特的电路设计可以使测量电路对探头上黏附的物料的影响忽略不计，并自动校正；

·免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护；

·抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响；

·安装简单：仪表可通过螺纹或法兰进行安装，简单、方便、快捷。

应用行业

射频导纳开关应用广泛，典型应用如下：

·液体：导电液体和绝缘液体(行业：化工、油田、水及污水处理)

·浆料：导电浆料和绝缘浆料(行业：造纸、制药、水及污水处理)

·粉末：水泥、飞灰等(行业：电厂、冶金、水泥)

·颗粒：煤、粮食、饲料、塑料颗粒等(行业：电厂、冶金、粮食)

技术特性

工作电压

18～36VDC(输出纹波小于100mVp-p)

90～265VAC 50/60Hz

功耗 <0.8W@24VDC

<5VA@240VAC

DPDT双刀双掷继电器输出

8mA/16mA两线制输出

继电器触点容量5A/250VAC

报警延时0～20s可调

测试范围1～3300PF

分辨率0.01PF

电器精度0.05PF

稳定性0.01???

大过程压力20 kgf/cm2

过程温度-40～1200℃(过程温度高于230℃可特殊订制)

过程连接螺纹或法兰安装

环境温度-40～80℃

外壳防护等级IP67

安全认证信息SIL个M20*1.5或1/2＂NPT（电缆直径9～13mm）

粉尘防爆：Ex…iaD20…T135/T200/T300

电缆入口2个M20*1.5或1/2＂NPT（电缆直径9～13mm）

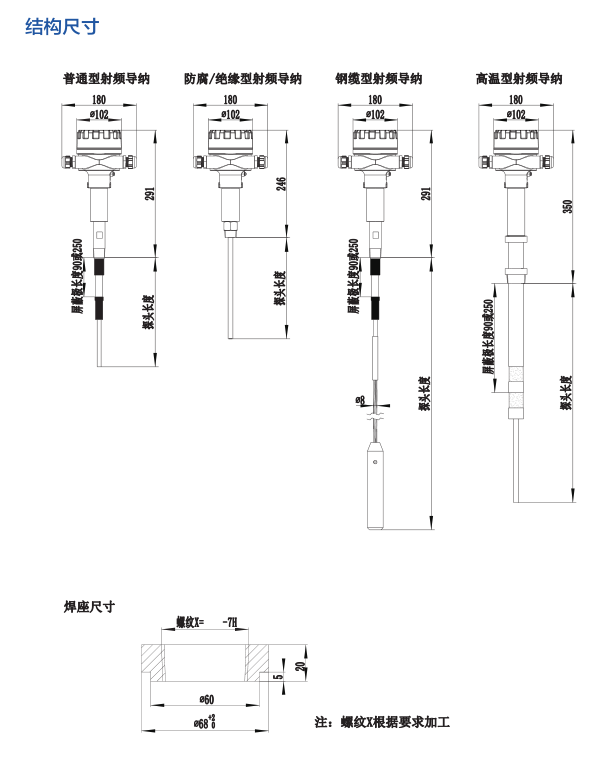

安装指南

安装位置选择

·仪表可安装在顶部、侧面、及底部

如下图所示：

—“①”和“④”为高温探头，在安装时，应确保周围空气流通，使仪表高温延长部分散热良好；

—“②”探头属于错误安装，过于接近容器壁及顶端，影响探头敏感度或造成探头与容器壁之间物料堆积；

一“③”探头属于错误安装，屏蔽极未伸出立管外，物料将在立管里堆积造成无法测量。正确的方法是屏蔽极伸出安装管至少50mm。

·安装·安装注意事项

—进料：

 安装探头时远离进料口，减少物料堆积及冲击力的影响，避免错误动作。

—容器壁距离：

 安装探头时远离容器壁，避免探杆或探缆与容器壁接触，避免形成封闭空间，造成物料随时间而堆积。

—短管安装：

 应确保探头屏蔽极长度≥（短管高度+仓壁厚度+50mm）

—顶部安装：

 顶部安装时，确保探头与容器壁之间有充足的距离。避免形成封闭空间，造成物料随时间而堆积；用缆式探头时，确保探头与容器壁之间有足够的距离，避免物料随时间而堆积。

—侧面安装：

 水平向下倾斜30～45度安装。使用保护板保证探头不受物料滑落时的冲击影响—底部安装：

 不建议采用底部安装。只有当物料不出现堆积时，才可使用该安装方式。

—罐体安装：

 罐体为金属材质时，机壳接地端子接容器；罐体为非金属材质时，机壳接地端子接大地。
