VT15CRTD和VT15CTC是一款非电隔离的两线制表头安装型变送器模块，适用于在工业环境中测量温度。

VT15CRTD和VT15CTC设计用于遵循EN50446标准的DINB型（或更大的）接线表头内。VT15RRTD和VT15RTC是一款非电隔离的两线制导轨安装型变送器模块，适用于在工业环境中测量温度。

VT15RRTD和VT15RTC设计用于遵循EN60715标准的尺寸为35mm/1.38"的DIN导轨上。

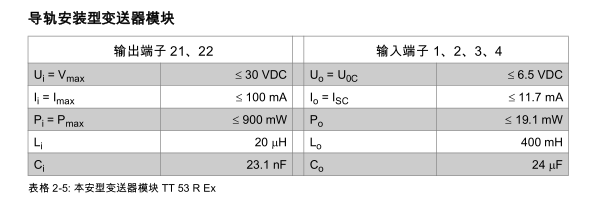

输入和输出的电气数据

 预期的用途

VEOTEMPTT系列是通用的两线制HART®温度变送器模块，设计用于在工业环境中：

与热电阻元件组合，测量温度

•与热电偶元件组合，测量温度

•测量高1000mV的电压

•测量大10kΩ的电阻

•测量电位计

VT15/25/35C用于安装在遵循EN50446标准的DINB型（或更大的）接线表头内。

VT15/25/35R用于安装在遵循EN60715标准的尺寸为35mm/1.38"的DIN导轨上。该变送器模块有多种组态方式：通过PC端的

Consoft软件以及组态套件（USB连接）；通过HART®适配器或HART®调制解调器以及相应的软件（PactWare）；或者通过内置NFCTM通信功能的智能手机。

只能使用具有Ex标签的变送器模块，用于潜在的爆炸区域，或者与安装在危险区域内的温度组件相连接。此外，请始终注意该模块所适用的危险区域类别。否则，此变送器模块可能会引发爆炸并导致严重伤害。

仅由操作人员对于该变送器模块的适当性、预期用途以及应用领域的正确使用负责。

该变送器模块内部无任何可维修部件。请始终将有故障的设备返回到制造商或当地的销售代表机构，以维修或更换。在申诉保修的情况下，请附上详细的故障描述。

制造商不承担由于使用不当或异于预期用途所造成的损坏的责任。

仪表的适用性，使用场合和材质的耐腐蚀性仅由其使用者负责。

该产品是CISPR11中所定义的Group1，ClassA设备。预期用于工业环境。由于传导和辐射的干扰，可能会难以判别其应用于其他环境中的电磁兼容性。

导轨安装型变送器模块

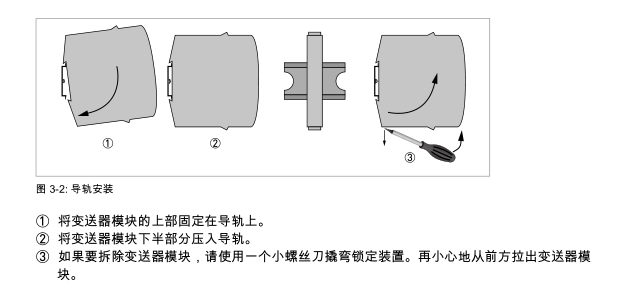

TT 1 5 / 2 5 / 3 5 R Ex 必须安装在适用于实际用途的外壳中 （防护等级不低于 IP20）。 该导轨安装型变送器模块适用于安装在遵循 EN 60715 的导轨上，尺寸为 35 mm / 1.38"。

制造商所研发的 TT 53 R，适用的操作温度范围是-40...+85 °C / -40...+185 °F。

为避免破坏或损坏该模块，必须始终确保：

• 操作温度或环境温度不得超过允许温度的范围。

安装提示

请仔细检查包装是否损坏或者被野蛮装卸。请向送货人员和当地销售机构报告损坏情况。

请检查装箱清单，以确保您收到了所有订购的物品。

请检查设备的铭牌，并确定供货内容是否与您的订单相符。

导轨安装型变送器模块的电气连接

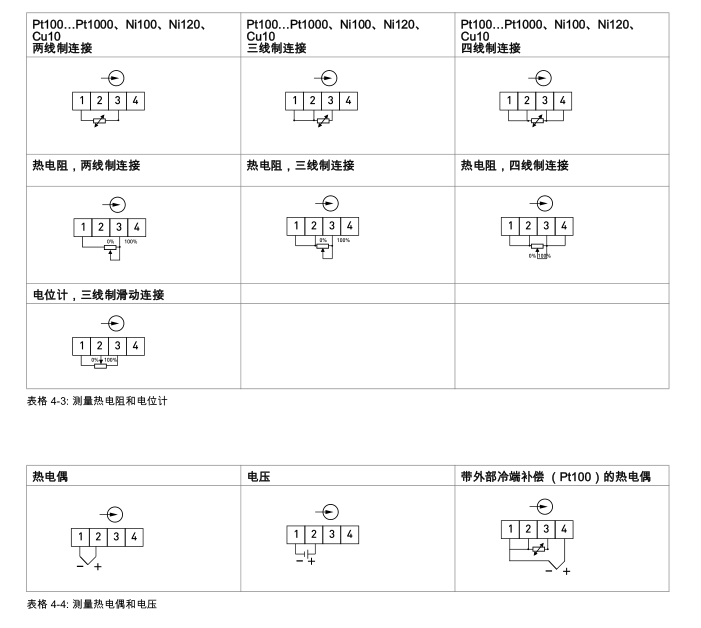

请务必依照下图，连接输入、输出信号以及电源。为了防止测量误差，所有的接线都必须正确，并且拧紧所有的螺丝。

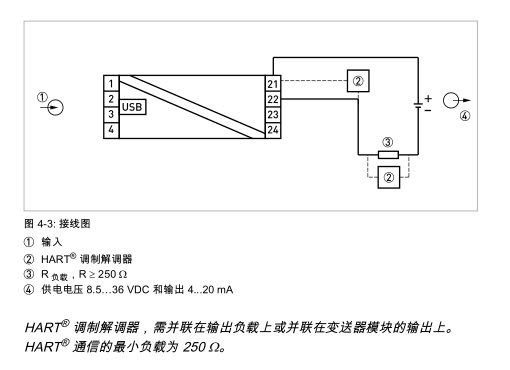

导轨安装型变送器模块的接线图

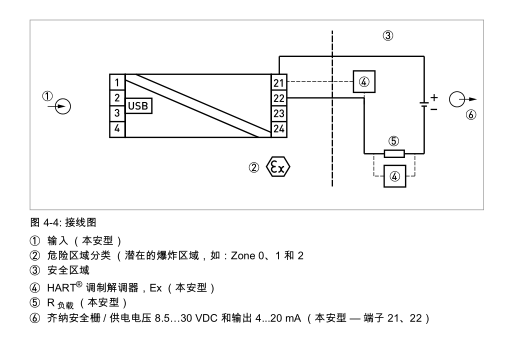

导轨安装型变送器模块 （本安型）的接线图
