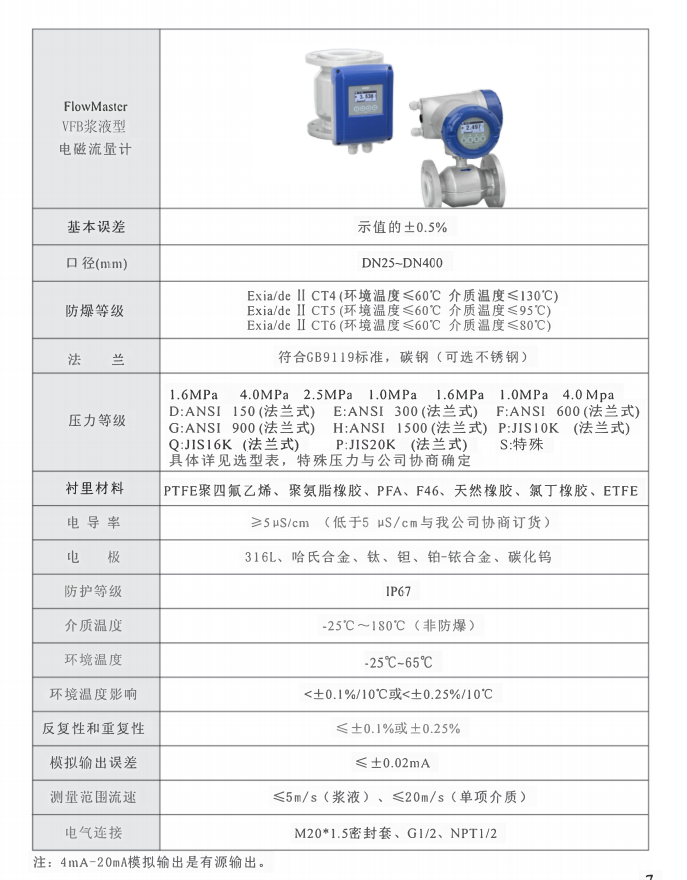

VFB浆液型电磁流量计-VEOGAE

其中：E—感应电势 K一仪表常数 B—磁感应强度径测量流量时，流体流过垂直于流动方向的磁场，导电性流体的流动感应出一个与平均流速成正比的电势，因此要求被测的流动液体高于低限度的电导率。其感应电压信号通过两个电极检出，并通过电缆传送至转换器，经过信号处理及相关运算后，将累计流量和瞬时流量显示在转换器的显示屏上。


1.3仪表特点

1)测量管内无阻流及活动部件，因此不会造成额外的能量损失，也不会造成堵塞，节能效果显著，特别适宜液固两相流如污水、泥浆、矿浆、水煤浆、纸浆等的测量。

2)接触被测介质的只有衬里和电极，只要合理选用衬里和电极材料，就可达到良好的耐腐蚀性和耐磨性。因此，可测量各种强酸、强碱等化工溶液。

3)安装要求低，前直管段只要5D,后直管段为2D(D为所选仪表的内直径)。

4)测量准确度高，可达示值的±0量正/反两个方向的流量。.2%,而且可测

5)仪表采用双频励磁方式，不受工频的影响，工作稳定可靠。

6)仪表功耗小，小于20VA。

7)转换器具有良好的互换性，不必重新进行实流标定就可达到准确度。

8)测量范围宽，可达1500:1。

9)管道空管后，自动检测并使数据置零和报警，防止因空管干扰导致流量计数据乱跳而误操作。

10)电极密封采用独特的锥面密封和线密封双重密封方式，确保不渗漏。

11)转换器输入阻抗大于10²欧姆，有效防止结垢对传感器的影响，可适宜≥2μS/cm低电导率介质的测量。

12)流量计的EMC(电磁兼容性)指标符合IEC61326-1:2012标准的要求。由于电磁流量计有一系列优点，因此在各行业得到越来越广泛的应用，成为液体流量测量的仪表。

1.4订货须知

请用户在订货前阅读本资料，了解本产品的型号及编码规定，根据需要确定型号规格。如有必要，还请注明下列要求：

1)要求产品出厂前设定的参数，如流量范围的上限或相应的流速上限等；

2)是否要求提供安装用配对法兰；

3)是否有沉浸使用要求；

4)其他特殊要求等。

3.外形尺寸

4.1仪表口径的选择

选择仪表口径不一定与连接管道管径相同，应根据管道流速确定。一般而言，管道流速在0.5m/s～5m/s时为经济流速，传感器口径与管径相同即可。除非介质磨损性较小，且采用耐磨材质，否则建议长期工作流速不要超过7m/s。用于含有易粘附、沉淀、结垢等物质的流体，建议选用常用流速不低于2m/s,好提高到3m/s～4m/s或以上，起到自清扫、防止粘附、沉淀等作用；用于矿浆等磨损性较强的流体，常用流速应低于3m/s,以降低对衬里和电极的磨损；在测量电导率为5μS/cm～10μS/cm的低电导介质时，尽可能选择低流速(0.5m/s～1m/s),因流速提高流动噪音会增加，出现输出晃动现象。

(1)仪表口径≤300,度等级可达0.2级；口径>300,度等级为0.5级(<0.5级需与公司协商订货)

(2)选择仪表口径请参考下述《流量范围表》与附录中的《口径、流速、流量对照表》。

4.1.2选择传感器的口径与连接的工艺管道口径相同

选择传感器的口径与连接的工艺管道口径相同，安装方便。

4.1.3选择传感器口径与连接的工艺管道口径不相同

这种选择适用于以下几种情况：

A、管道内的流速偏低，工艺流量又较稳定，为满足仪表对流速范围的要求，在仪表部分局部提高流速，选择传感器口径小于工艺管道口径，在传感器前后加接异径管。

B、从价格上考虑，对于大口径电磁流量计，口径越大，价格越高。对管道内流速偏低，工艺参数稳定的情况，可选用口径较小的传感器，这不仅可使仪表运行在较好的工作状态下，还可降低购买成本。

4.1.4加装异径管应注意的问题

为了不过多影响流速场的分布，不影响仪表的测量准确度，异径管的中心锥角α不大于15°,这样可以把异径管视为直管段的一部分。

4.1.5口径代码的选择

lowMaster系列电磁流量计的口径表达方式为三位数，前两位数为口径的、二位数字，第三位为后面O的个数，单位为mm。例如：代码100表示口径为10mm;代码101表示口径为100mm;102表示口径为1000mm。DN2.5口径代码为特殊，表达方式为020,DN125表达方式为121。

4.2衬里材料的选择

衬里材料根据被测介质的腐蚀性、磨损性及温度来选择，常用衬里材料适用性能见下表：

4 . 3 电极材料的选择

电极材料的选择应根据被测介质的腐蚀性由用户确定，用户可查阅有关的防腐手册。

4 . 4 防护等级的选择

仪表的外壳防护等级按照国家标准GB4208可分为几下几种：

Ip65:喷水型允许用水龙头从任何方向对仪表喷水，喷水压力为30kPa,出水量为12.5L/Min,喷口距仪表3m。Ip67:浸水型仪表可短时间全部浸入水中(水下1m),持续时间30Min。Ip68:潜水型能在水下长期工作(水下5m),大深度与制造厂协商。防护等级选用应根据以上要求及仪表的实际条件选定。如果仪表安装在地面以下经常受水淹或仪表安装在地上空气湿度较大时，宜选用分体型，传感器IP68,转换器置于保护箱内或室内。

4 . 5 电缆的选择

传感器与转换器之间的连接电缆是专用的，型号规格表中的电缆长度一项即是指这段电缆，其长度与介质电导率有关，大长度为低电导率的5倍，但一般不超过100m(超过长度与厂家协商供货)。传感器与转换器之间的连接电缆一般现场安装时都要求铁管保护电缆，电缆不允许续接。

4 . 6 法兰的选择

除特殊情况外，一般应选公制法兰，与之配对的法兰也按公制制造，法兰符合国标标准GB9119,常用规格可在附录1中查找。所有特殊法兰和超过仪表耐压等级的可特殊订货，订货时如需配对安装法兰，好提供仪表连接管道尺寸。

4 . 7 接线盒密封的选择

接线盒出线密封方式是采用M20*1.5密封套密封电缆。常用的M20*1.5密封套在选型表中代码1和5是相同的，区别在于代码1为要求产品出厂前将电缆接好并灌好密封胶，而代码5则是由用户完成这些工作。

4 . 8 接地环的选择

电磁流量计的感应信号电压很小，容易受外界噪声或其它电磁信号的影响，接地环的作用是通过流量计外壳接地形成一个屏蔽外界干扰的空间，从而提高测量准确度。(如果用户使用非金属管道就须安装接地环，用户可直接向我公司购买或在订货时注明)。以下是仪表在不同条件下的安装方法：

4 . 9 确定工作环境

工作环境是指仪表周围的环境，分一般工作场所和危险工作场所两种。一般工作场所是指无可燃气体、无爆炸性物质等存在的安全场所，工作环境温度为60℃以下，介质温度上限分为80℃和180℃两种，仪表可选一体型或分体型。危险场所是指有可燃气体、爆炸性物质等存在的场所，工作环境温度应不高于60℃,介质温度应不高于80℃。转换器的工作温度应不高于60℃,介质温度不高于80℃。传感器本体外壳及法兰通过整体焊接完成，能够满足以上提到的工作环境。

VFB 电池供电电磁流量计转换器选型

特点及实用范围

MFB电池供电电磁流量计转换器采用内部电池供电无需外部电源供电，适用于野外电网无法到达及电网铺设困难的工况场合，特别适用于自来水供水系统的监测、计量及结算。MFB电池供电电磁流量计转换器，采用超低功耗电路技术设计、可靠的励磁、信号处理电路实现测量功能，确保转换器具有高可靠性和稳定性，同时采用的系统管理技术极大的降低了系统功耗，节约供电成本的同时实现测量。

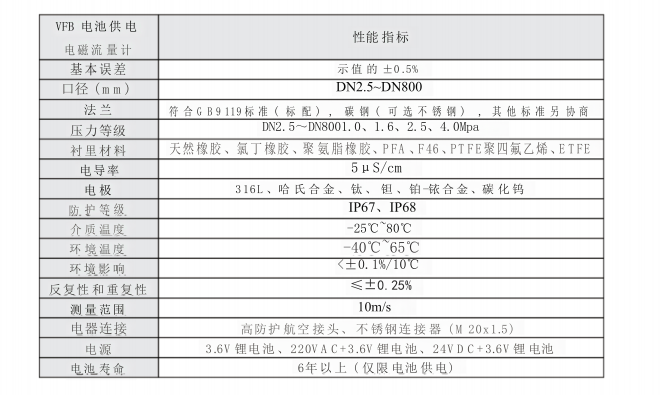

VFB电池供电电磁流量计转换器性能简介

提示

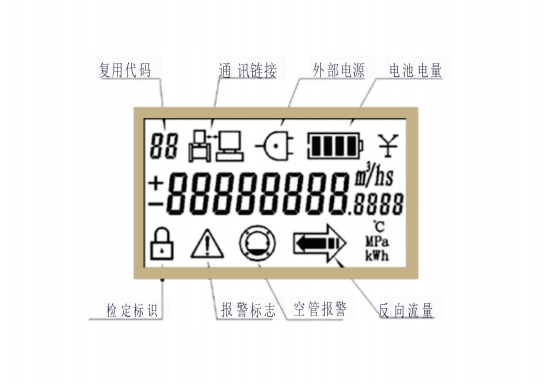

三行显示：采用120段段码显示器，可实现流速、流量、总量、温度、压力、报警信息、电池电量等数据、信息的显示。显示内容可用磁性按键开关，在无需操作身份验证的情况下，即可实现显示内容的切换

内部的累计计算器对于正向流总量，反向流总量和净总量可实现8位累积计算。

▲程序编制

如果在订货时向本公司提供数据，产品在出厂前这些相关数据将在转换器的内部编制好。必要时，利用通讯接口由上位机或者由用户授权的操作者开盖通过仪表面板按键很容易的实现对转换器的重新编程，并且不会影响转换器的技术性能。

▲通讯方式：脉冲输出(标配)、RS485(标配)、GPRS、NB-IoT

供电电源：

标准配置： 3 . 6V 锂电池

可选配置： 220VA C + 3 . 6V锂电池、 24VDC + 3 . 6V锂

电池

电池寿命：

6年以上(仅限电池供电)

注：在恶劣环境下，电池寿命可能低于6年，影响电

池寿命的原因包括温度、输出设置、状态输出等。

▲报警

MFB电池供电电磁流量计转换器可以监测以下报警：空管报警、传感器故障(励磁断路)、反向流量、流量上下限报警、电池耗尽。通过编程设置报警使能以上报警出现后仪表显示相应报警信息并可以通过通讯接口向上位机指示报警信息。

温度

工作环境温度：-25℃~65℃

储存温度：0℃~60℃

对外部环境的防护

整机IP67、IP68

数据参数

仪表参数及测量数据被寄存在非易失性存储器中(一般可保存10年)对于计量结算的使用要求，仪表有机械封印和电子封印两种装置可有效防止对确定测量结果有影响的参数不被非授权人修改。

自诊断

转换器能够进行以下诊断功能：空管、传感器故障(励磁开路)、电池电量消耗。

互换性

MFB电池供电电磁流量计转换器具有互换性，对于各种口径的MFB传感器，转换器完全可以进行互换使用。

互换后在现场对新转换器进行原表内参数设置即可

出线密封

高防护航空接头、不锈钢连接器(M20x1.5)

▲时间常数从1秒到120秒全部可编程。

▲显示器
