测量原理

vos列阻旋物位开关，利用同步电机通过减速齿轮带动转轴和叶片旋转，当被测固体物料接触或覆盖叶片时，叶片转动受阻，该阻力通过转轴传递到仪表内部的检测装置，检测装置则向外输出一个开关信号，并切断电机电源使叶片停止转动。当物料退去后，叶片阻力消失，检测装置依靠弹簧的拉力回到原始状态，叶片恢复旋转。通过调整弹簧的拉力，阻旋开关可测量较宽比重范围的物料。当物料比重较大时将弹簧力调大，反之则将弹簧力调小。

产品特点

·轴承支撑，运行可靠

·独创的密封设计，可防止粉尘沿轴渗入

·扭力稳定可靠，扭力大小可调

·叶片承受过重负载，离合器自动打滑，保护电机不受损坏

·不必将仪表整体拆下，即可轻易地检查和维修内部零部件

·IP65设计，密封性好，户外安装使用可靠

应用行业

·塑料业：粉尘、颗粒、颗粒团等

·建筑业：石灰石、泡沫聚苯乙烯、型沙、尿素、水泥、石膏、磁石

·食品业：奶粉、面粉、盐、糠、矿物、药草、稻谷

·纸/纸浆业：木条、木屑等

·化工业：橡胶、涂料、泡沫

·钢铁业：铁矿石、煤、焦炭、沙

技术特性

工作电压

24VDC(输出纹波小于100mVp-p)

220VAC 50/60Hz

功耗

4W

输出 SPDT单刀双掷继电器输出

继电器触点容量 5A/250VAC

叶片转速1RPM(转/分)

报警力矩1.0kg.cm

物料密度≥0.5g/cm3

过程温度-40～400℃

过程连接1-1/2"NPT或法兰安装

环境温度-40～80℃

外壳防护等级IP65

过程压力大气压

绝缘电阻≥50MQ

安全认证信息SIL2气体防爆：ExdⅡCTI/T2/T3/T4 Cb

电缆入口2个M20x1.5或1/2＂NPT（电缆直径9～13mm）

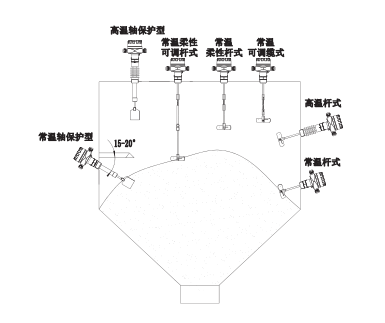

安装指南

安装注意事项

·安装注意事项：表头出线口必须朝下安装

·电缆固定螺母必须锁紧

·安装接头为1"螺纹时，可选用镰刀型叶片，以便叶片直接进入安装螺孔内

·轴保护型和钢缆型只适合顶部安装

·侧面安装时，可将仪表水平向下15°～20°安装，以减少物料对探头的冲击

·测量块状物料时，建议在探头上方仓壁上焊接一块钢板，以减少物料对探头的冲击

·侧面安装且探头长度≥300mm时，建议在仪表上方仓壁上焊接一块强度足够的钢质挡

板，以减少物料对探头的冲击，避免探头损坏
